产品描述

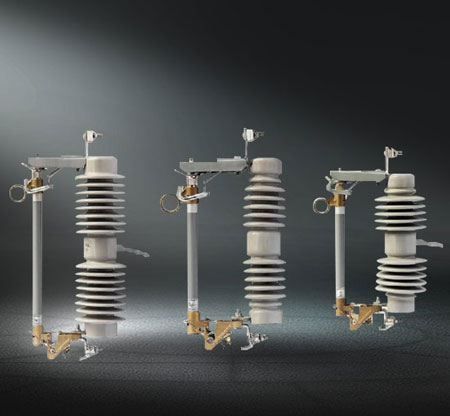

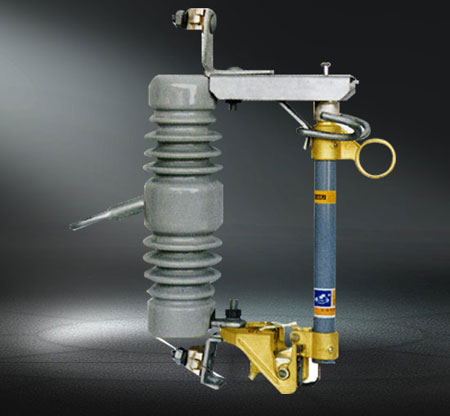

跌落熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压熔丝高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝两端,熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩,用以分,合负荷电流。

跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流时熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使馆内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力而下翻,锁紧机械,释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静动触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。

特征:
1.确保过电流保护。
2.机械强度高。
3.保险丝管的先进设计。
4.易于安装。

类型 额定电压(kV) 额定电流(A) 断路电流(A) 脉冲电流(kV BIL) 工频耐受电压(kV) 泄漏距离(MM) 重量(千克) 尺寸(CM)
KUC-1501 15 100 10 110 45 250 6.8 38.5*34.5*11
KUC-1502 15 200 12 110 45 250 7.3 38.5*34.5*11
KUC-1503 15 300 12 110 45 250 8.5 38.5*34.5*11

15KV/27KV -125KV BIL

类型 额定电压(kV) 额定电流(A) 断路电流(A) 脉冲电流(kV BIL) 工频耐受电压(kV) 泄漏距离(MM) 重量(千克) 尺寸(CM)
KUC-1511 15 100 10 125 45 350 8.8 50*33.5 *12
KUC-1512 15 200 12 125 45 350 9.3 50*33.5 *12
KUC-1513 15 300 12 125 45 350 10.5 50*33.5 *12

24KV/27KV -150KV BIL

类型 额定电压(kV) 额定电流(A) 断路电流(A) 脉冲电流(kV BIL) 工频耐受电压(kV) 泄漏距离(MM) 重量(千克) 尺寸(CM)
KUC-2701 27 100 8 150 65 540 8.8 51*32.5 *16.5
KUC-2702 27 200 10 150 65 540 9.3 51*32.5 *16.5
KUC-2703 27 300 12 150 65 540 10.5 51*32.5 *16.5

33KV/36KV -170KV BIL

类型 额定电压(kV) 额定电流(A) 断路电流(A) 脉冲电流(kV BIL) 工频耐受电压(kV) 泄漏距离(MM) 重量(千克) 尺寸(CM)
KUC-3601 36 100 10 170 70 660 13.5 54*41 *16.5
KUC-3602 36 200 12 170 70 660 14.5 54*41 *16.5
KUC-3603 36 300 12 170 70 660 15.5 54*41 *16.5

33KV/36KV -170KV BIL

类型 额定电压(kV) 额定电流(A) 断路电流(A) 脉冲电流(kV BIL) 工频耐受电压(kV) 泄漏距离(MM) 重量(千克) 尺寸(CM)
KUC-3611 36 100 10 170 70 720 14.2 56*42 *16.5
KUC-3612 36 200 12 170 70 720 15 56*42 *16.5
KUC-3613 36 300 12 170 70 720 16.5 56*42 *16.5
